真空電弧有哪些形態

本文作者：大禹漢光　發布時間：2015-10-09

真空電弧有哪些形態

　　真空電弧是氣體放電的一種形式，通常會有兩種形態，分別是擴散型電弧和集聚型電弧。

　　1、擴散型真空電弧

　　當真空電弧電流不大時，對于銅電極來說一般不超過7～8KA，陰極斑點將不停地運動，通常是由電極中心向邊緣運動。當陰極斑點到達邊緣，等離子錐便彎曲，接著陰極斑點就突然熄滅，在電極中心又會繼續不斷地產生新的陰極斑點。如果電流保持不變，陰極表面存在的陰極斑點數基本上維持不變。當電弧電流增大或減小時，陰極斑點也隨之增加或減少。這種存在許多陰極斑點的真空電弧，隨著陰極斑點的運動不斷地向四周擴散，所以叫擴散型真空電弧。見圖一

　　2、集聚型真空電弧

　　當真空電弧電流很大時，如對銅電極而言，當電弧電流超過10KA時，電弧的外形將突然發生變化，陰極斑點不再向四周作擴散運動，而是相互吸引，結果所有的陰極斑點都聚集成一個斑點團，陰極斑點團的直徑可達1～2CM。此時陽極上出現了陽極斑點，陰極表面和陽極表面均有強烈的光柱，陰極光柱與陽極光柱自由地向電極的四周擴散成為數條連續的閃光，有時偶爾也與電極平行。如果真空電弧一旦聚集，陰極斑點與陽極斑點便不再移動或以很緩慢的速度運動，陽極和陰極表面被局部強烈加熱，導致嚴重熔化，這種真空電弧叫做集聚型真空電弧。

相關資訊

6KV真空開關送電時先給控制還是先送到工作位再給控制?為什么?

　　網友提問：6KV 真空開關送電時，是先給控制還是先送到工作位再給控制?為什么? 　　湖北大禹漢光真空電器有限公司回答：先送直流電源后送工作位可以在開關合閘送電時啟動相關保護...

真空滅弧室氣密絕緣系統結構介紹

　　由玻璃或陶瓷制成的氣密絕緣外殼、動端蓋板、定端蓋板，不銹鋼波紋管組成了氣密絕緣系統。為看保證玻璃、陶瓷與金屬之間有良好的氣密性，除了封接時要有嚴格的操作工藝外，還要求材料本身的透氣性盡量小...

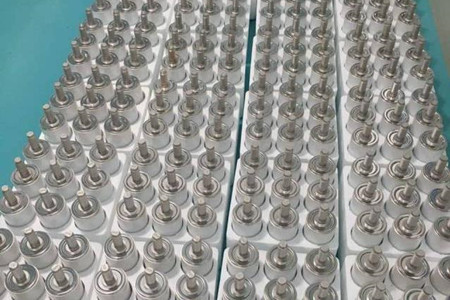

真空開關管電弧的熄弧條件
